احداث سیستم برق خورشیدی در روستای چهار افرا، محمودآباد

شرکت پیشگامان نور آفتاب آمل
پیشرو در طراحی و اجرای نیروگاه‌های خورشیدی در استان مازندران

مشخصات پروژه

خلاصه اجرایی

روستای چهار افرا در نزدیکی شهر محمودآباد و در فاصله کوتاهی از دریای خزر واقع شده است. این منطقه به دلیل موقعیت جغرافیایی خاص و دوری نسبی از شبکه برق سراسری، همواره با افت ولتاژ و قطعی‌های مکرر برق مواجه بوده که زندگی روزمره ساکنین را با چالش جدی روبرو کرده است.

کارفرمای این پروژه، آقای کریمی، یکی از ساکنین بومی روستا، جهت تأمین برق موردنیاز منزل مسکونی خود و کاهش وابستگی به شبکه ناپایدار برق، طراحی و اجرای یک سیستم خورشیدی مستقل از شبکه (آفگرید) را به شرکت پیشگامان نور آفتاب آمل سپردند.

پس از بازدید کارشناسان شرکت از محل پروژه و بررسی کامل شرایط محیطی، میزان مصرف، وضعیت سقف و جهت‌گیری جغرافیایی، سیستمی با ۴ عدد پنل خورشیدی، ۴ عدد باتری ژل ۱۰۰ آمپر ساعت و یک عدد سانورتر ۳۲۰۰ وات طراحی و پیشنهاد گردید که با استقبال کارفرما مواجه شد.

تجهیزات نصب شده

۱. پنل‌های خورشیدی

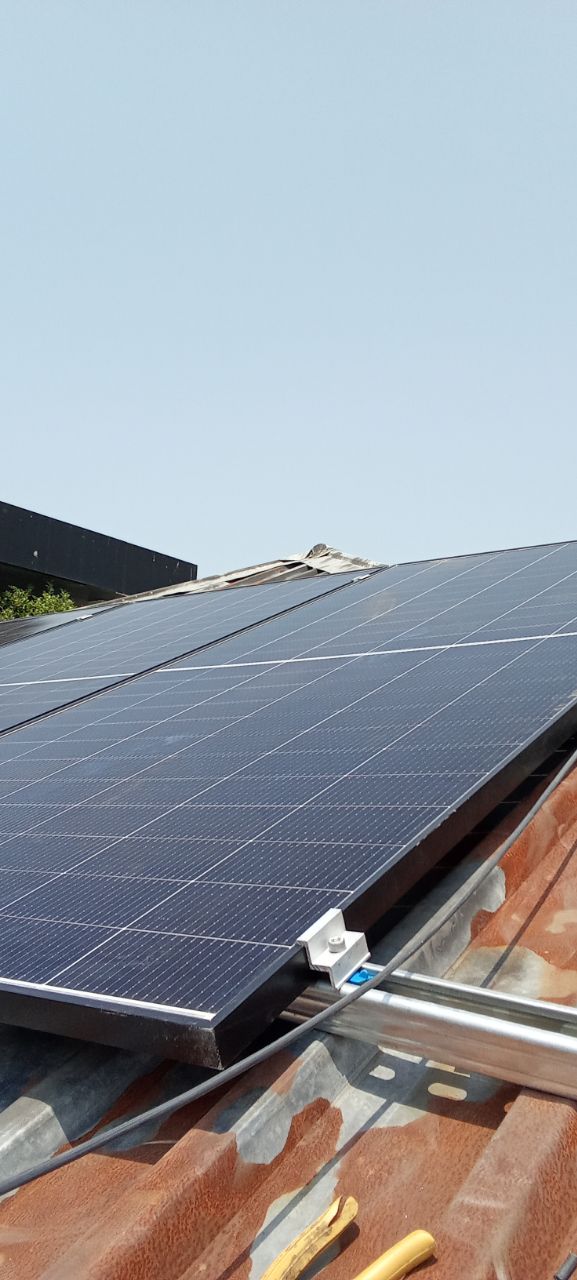

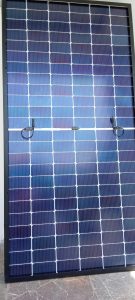

تعداد ۴ عدد پنل خورشیدی برند RESTAR از نوع پلی‌کریستال با توان نامی ۵۵۰ وات (مجموع توان ۲۲۰۰ وات)، بر روی سقف شیروانی منزل مسکونی با زاویه و جهت‌گیری دقیق (رو به جنوب با شیب ۳۰ درجه) نصب گردید.

با توجه به موقعیت روستای چهار افرا در نزدیکی دریا و وزش بادهای نسبتاً شدید، از استراکچرهای گالوانیزه ضدزنگ با پایه‌های مقاوم و اتصالات مستحکم استفاده شد. کلیه پیچ‌ها و اتصالات با عایق‌بندی کامل و استفاده از واشرهای لاستیکی ضدنفوذ، جهت جلوگیری از نشت آب به داخل ساختمان، اجرا گردید.

نکته قابل توجه در این پروژه، هماهنگی رنگی و ظاهری پنل‌ها با سقف منزل بود که به درخواست کارفرما، با استفاده از فریم‌های تیره و استراکچرهای مشکی رنگ، زیبایی نما حفظ گردید.

۲. باتری‌های ذخیره‌ساز

مجموعه ۴ عدد باتری ژل ۱۰۰ آمپر ساعت برند RESTAR (ولتاژ ۱۲ ولت) به صورت سری-موازی جهت دستیابی به ولتاژ ۴۸ ولت و ظرفیت ذخیره‌سازی ۴۸۰۰ وات‌ساعت، راه‌اندازی گردید.

ویژگی‌های باتری‌های ژل مورد استفاده:

• الکترولیت ژلی (اسید سولفوریک به فرم ژل) که خطر نشت و خوردگی را به حداقل می‌رساند

• عمق دشارژ بالا (تا ۷۰٪) بدون آسیب جدی به باتری

• بدون نیاز به نگهداری و افزودن آب (مهر و موم شده)

• مقاوم در برابر لرزش و شوک – مناسب برای مناطق روستایی با جاده‌های ناهموار

• عمر مفید ۵ تا ۷ سال در شرایط استاندارد

• مقاومت بالا در برابر دماهای متغیر (مناسب برای شرایط آب‌وهوایی شمال کشور)

این باتری‌ها در یک محفظه مخصوص با تهویه مناسب در محلی خشک و خنک در داخل حیاط منزل، در مجاورت سانورتر نصب گردید.

۳. سانورتر (اینورتر)

یک دستگاه سانورتر ۳۲۰۰ وات  برند RESTAR با قابلیت تبدیل برق DC ذخیره شده در باتری‌ها به برق AC و همچنین قابلیت شارژ باتری‌ها از طریق شبکه برق یا ژنراتور اضطراری، نصب و پیکربندی گردید.

مشخصات فنی سانورتر نصب شده:

• توان خروجی پیوسته: ۳۲۰۰ وات

• توان خروجی پیک (اوج): ۶۴۰۰ وات

• ولتاژ ورودی DC: ۴۸ ولت

• ولتاژ خروجی AC: ۲۲۰ ولت

• فرکانس: ۵۰ هرتز

• بازده (راندمان): بیش از ۹۰٪

• مجهز به نمایشگر دیجیتال برای نمایش ولتاژ، جریان، توان و وضعیت باتری

• دارای محافظت در برابر: اتصال کوتاه، اضافه بار، دمای بالا، افت و افزایش ولتاژ

این سانورتر با توجه به نیاز کارفرما، توان تأمین برق یخچال، تلویزیون، روشنایی، پمپ آب خانگی و چندین وسیله برقی کوچک را به‌صورت همزمان دارد.

فرآیند نصب و چالش‌ها

گام اول: بررسی و طراحی اولیه

کارشناسان شرکت با حضور در محل و بررسی کامل نیازهای کارفرما، میزان مصرف روزانه منزل را محاسبه نمودند. با توجه به اینکه منزل آقای کریمی دارای ۳ اتاق خواب، یک پذیرایی و امکانات معمولی روستایی بود، مصرف روزانه حدود ۳ تا ۳.۵ کیلووات‌ساعت برآورد گردید. ظرفیت باتری‌ها با احتساب ۲ روز پشت سر هم ابری (ذخیره اطمینان) طراحی شد.

گام دوم: نصب استراکچر و پنل‌ها روی سقف شیروانی

با توجه به اینکه سقف منزل از نوع شیروانی با شیب مناسب بود، عملیات نصب استراکچر با دقت فراوان و با استفاده از ابزارهای مخصوص انجام گردید. مراحل اجرا شامل:

• جانمایی دقیق پایه‌ها بر روی تیرهای چوبی سقف

• نصب ریل‌های آلومینیومی به صورت کاملاً تراز

• نصب پنل‌ها با فاصله استاندارد جهت تهویه مناسب

• آب‌بندی کلیه سوراخ‌های ایجاد شده روی سقف

• اجرای سیم‌کشی مقاوم در برابر UV و رطوبت از پشت بام تا محل نصب باتری‌ها

گام سوم: راه‌اندازی باتری‌ها و سانورتر

محل نصب باتری‌ها در یک اتاقک مخصوص در حیاط منزل با کف بتنی و سقف ایزوله انتخاب گردید. با توجه به وزن بالای باتری‌های ژل (هر کدام حدود ۳۰ کیلوگرم)، جابجایی و نصب آنها با دقت و با استفاده از تجهیزات مناسب انجام شد.

اتصالات سری-موازی با استفاده از کابل‌های ضخیم مسی با سطح مقطع مناسب و با رعایت کامل اصول ایمنی و استانداردهای فنی انجام گردید. کلیه اتصالات با استفاده از آچارهای گشتاور، با فشار مناسب بسته شدند تا از ایجاد مقاومت تماس و گرم شدن جلوگیری شود.

گام چهارم: پیکربندی و تست نهایی

پس از اتصال کامل سیستم، سانورتر با تنظیمات متناسب با باتری‌های ژل (ولتاژ شارژ ۵۷.۶ ولت، ولتاژ شناور ۵۴.۴ ولت، جریان شارژ استاندارد) پیکربندی گردید. سیستم به‌مدت ۴ ساعت در حالت تست قرار گرفت و عملکرد صحیح تمامی اجزا تأیید گردید.

چالش‌های اجرایی و راهکارها

مزایای سیستم طراحی شده

✅ تأمین برق پایدار و بدون قطعی در تمام ساعات شبانه‌روز
✅ استقلال کامل از شبکه برق سراسری (مناسب برای مناطق روستایی با شبکه ناپایدار)
✅ هزینه‌های نگهداری بسیار پایین (باتری‌های ژل بدون نیاز به افزودن آب)
✅ عمر مفید بالای تجهیزات (پنل‌ها تا ۲۵ سال، باتری‌ها تا ۷ سال)
✅ حفظ محیط زیست با استفاده از انرژی پاک خورشیدی و کاهش مصرف سوخت‌های فسیلی
✅ قابل توسعه و ارتقا در آینده (افزایش تعداد پنل‌ها یا باتری‌ها)
✅ کاهش چشمگیر هزینه‌های قبض برق برای کارفرما

میزان مصرف و عملکرد سیستم

تولید روزانه پنل‌ها (با ۵ ساعت آفتاب مؤثر): حدود ۴۰۰۰ وات‌ساعت
ظرفیت ذخیره‌سازی باتری‌ها: ۴۸۰۰ وات‌ساعت (قابل استفاده حدود ۳۵۰۰ وات‌ساعت)
نتیجه: سیستم توانایی تأمین برق منزل به مدت ۲ روز ابری متوالی را دارا می‌باشد.

نتیجه‌گیری و جمع‌بندی

پروژه سیستم برق خورشیدی در روستای چهار افرا، محمودآباد با موفقیت کامل به بهره‌برداری رسید. این سیستم با ترکیب ۴ پنل خورشیدی، ۴ باتری ژل ۱۰۰ آمپر ساعت و سانورتر ۳۲۰۰ وات، پاسخگوی کامل نیاز برق منزل مسکونی کارفرما بوده و وابستگی وی به شبکه ناپایدار برق را به صفر رسانده است.

روستای چهار افرا اکنون یکی از نقاط پیشرو در استفاده از انرژی‌های پاک در منطقه محمودآباد محسوب می‌شود و این پروژه، الگویی موفق برای سایر ساکنین منطقه جهت حرکت به سمت انرژی سبز و پایدار خواهد بود.

ما در شرکت پیشگامان نور آفتاب آمل مفتخریم که گامی دیگر در جهت محرومیت‌زدایی انرژی از مناطق روستایی و توسعه انرژی‌های تجدیدپذیر در استان مازندران برداشته‌ایم و آماده ارائه خدمات مشاوره، طراحی و اجرای سیستم‌های خورشیدی در تمامی نقاط استان هستیم.
